Cableado Estructurado : CAPÍTULO IV: DESARROLLO DE LA PROPUESTA I

4.1. Equipamiento de Hardware y Software de la Empresa o Institución

4.2. Hardware

Equipos:

4.3. Software

4. 4. Diseño y Planificación de la Red

4.4.1 Planos de Red Actual:

Plano de la infraestructura.

Plano de Cableado de Datos

Plano de Topología.

Plano de Canaletas.

Tabla de materiales.

SW-1	METROS	CODOS	CABLE UTP CATEGORIA 5	CAJAS SOBREPUESTAS
SW-1 SWITCH TP-LINK TL-SF1024 10/100Mbps Fast Ethernet Switch	3.01	2	3.90	1
	0.40	4	0.45	2
	5.03	3	5.33	2
	4.00	2	4.50	2
	3.92	2	4.10
	1.20	4	1.40
	4.00	2	4.10
	3.10	1	3.20
	-----------	-----------	-----------	-----------
	Total 28.66	Total 20	Total 28.48	Total 7

	CONECTORES JACK DE RED	CONECTORES RJ 45 CAT.5	PLACA PARA CONECTORES DE RED	PATCH CORD
	4	21	2	3
	4	9	3	4
	4	8	2	3
	2			2
	-----------	-----------	-----------	-----------
	Total 14	Total 38	Total 7	Total 12

SW-2	METROS CANALETAS	CODOS	CABLE UTP CATEGORIA 5	CAJAS SOBREPUESTAS
SW-2 SWITCH TP-LINK TL-SF1024 10/100Mbps Fast Ethernet Switch	3.20	2	3.90	4
	1.00	4	1.20	3
	5.03	3	5.33	4
	0.80	2	1.00	2
	4.17	2	4.20
	1.40	4	1.40
	4.00	2	4.00
	3.30	1	3.30
	2.90		2.90
	9.00		9.00
	-----------	-----------	-----------	-----------
	Total 28.66	Total 20	Total 36.23	Total 13

	CONECTORES JACK DE RED	CONECTORES RJ 45 CAT.5	PLACA PARA CONECTORES DE RED	PATCH CORD
	8	16	4	6
	14	19	5	8
	4	22	4	8

	-----------	-----------	-----------	-----------
	Total 26	Total 57	Total 13	Total 22

Plano de direccionamiento

Plano de etiquetado

Tabla del swich etiquetado.

DISPOSITIVO	INTERFAZ	DIRECCION IP	MÀSCARA DE SUBRED
SW-1 SWITCH TP-LINK TL-SF1024 10/100Mbps Fast Ethernet Switch	Fa0/1	192.168.1.31	255.255.255.0
	Fa0/2	192.168.1.32	255.255.255.0
	Fa0/3	192.168.1.33	255.255.255.0
	Fa0/4	192.168.1.34	255.255.255.0
	Fa0/5	192.168.1.35	255.255.255.0
	Fa0/6	192.168.1.36	255.255.255.0
	Fa0/7	192.168.1.37	255.255.255.0
	Fa0/8	192.168.1.38	255.255.255.0
	Fa0/9	192.168.1.39	255.255.255.0
	Fa0/10	192.168.1.40	255.255.255.0
	Fa0/11	192.168.1.41	255.255.255.0
	Fa0/12	192.168.1.42	255.255.255.0
	Fa0/13	----------------	----------------
	Fa0/14	----------------	----------------
	Fa0/15	----------------	----------------
	Fa0/16	----------------	----------------
	Fa0/17	----------------	----------------
	Fa0/18	----------------	----------------
	Fa0/19	----------------	----------------
	Fa0/20	----------------	----------------
	Fa0/21	----------------	----------------
	Fa0/22	----------------	----------------
	Fa0/23	----------------	----------------
	Fa0/24	----------------	----------------
	Gig0/1	----------------	----------------
	Gig0/2	----------------	----------------

DISPOSITIVO	INTERFAZ	DIRECCION IP	MÀSCARA DE SUBRED
SW-2 SWITCH TP-LINK TL-SF1024 10/100Mbps Fast Ethernet Switch	Fa0/1	192.168.1.10	255.255.255.0
	Fa0/2	192.168.1.11	255.255.255.0
	Fa0/3	192.168.1.12	255.255.255.0
	Fa0/4	192.168.1.13	255.255.255.0
	Fa0/5	192.168.1.14	255.255.255.0
	Fa0/6	192.168.1.15	255.255.255.0
	Fa0/7	192.168.1.16	255.255.255.0
	Fa0/8	192.168.1.17	255.255.255.0
	Fa0/9	192.168.1.18	255.255.255.0
	Fa0/10	192.168.1.19	255.255.255.0
	Fa0/11	192.168.1.20	255.255.255.0
	Fa0/12	192.168.1.21	255.255.255.0
	Fa0/13	192.168.1.22	255.255.255.0
	Fa0/14	192.168.1.23	255.255.255.0
	Fa0/15	192.168.1.24	255.255.255.0
	Fa0/16	192.168.1.25	255.255.255.0
	Fa0/17	192.168.1.26	255.255.255.0
	Fa0/18	192.168.1.27	255.255.255.0
	Fa0/19	192.168.1.28	255.255.255.0
	Fa0/20	192.168.1.29	255.255.255.0
	Fa0/21	192.168.1.30	255.255.255.0
	Fa0/22	----------------	----------------
	Fa0/23	----------------	----------------
	Fa0/24	----------------	----------------
	Gig0/1	----------------	----------------
	Gig0/2	----------------	----------------

Plano de cableado eléctrico

4.4.2. Plano de Red Propuesta:

Plano de Topología.

Plano de direccionamiento.

Plano de Canaletas.

Plano de etiquetado.

Plano de cableado eléctrico.

4.5. Materiales, Herramientas e Instrumentos para realizar el proyecto.

PRODUCTO	CANT.	PRECIO	IMAGEN
SWITCH CATALYST 2960	2	S/. 6.365⁰⁰
ROUTER CISCO 2911	1	S/. 13.065⁰⁰
RACK DE PARED	1	S/. 520⁰⁰
PATCH PANEL 24 PUERTOS CATEGORÍA 6	2	S/. 56.27⁰⁰

	DESCRIPCIÓN
SWITCH CATALYST 2960	- La serie de conmutadores Cisco Catalyst 2960 tiene un entramado de comunicación de 32 Gbps. Estas unidades utilizan una memoria flash de 32 mb y 64 MB de RAM. Este equipo es capaz de configurar hasta 255 grupos IGMP y 8.000 direcciones MAC. El tamaño máximo del marco Ethernet es de 9,018 bites cuando se conecta a puertos Ethernet Gigabit. Esta serie tiene una unidad máxima de transmisión de 9.000 bites y hasta 1.998 bites para conmutadores multiprotocolo tanto con puertos 10/100/1000 como 10/100.
ROUTER CISCO 2911	- 3 puertos 10/100/1000 Ethernet integrados (RJ-45 solamente). - Ranura del módulo 1 de servicio. - 4 ranuras para tarjetas de interfaz WAN mejorado de alta velocidad. - 2 de procesador (DSP) ranuras de señales digitales a bordo. - 1 ranura para módulo de servicio interior de los servicios de aplicación. - Distribución de energía totalmente integrado a los módulos de soporte 802.3af Power over Ethernet (PoE) y Cisco Enhanced PoE.
RACK DE PARED	- Puerta de acrílico con llave para una amplia área de visualización - Diseño compacto para montaje en pared y una robusta estructura de acero - Paneles con orificios de ventilación y un ventilador de 120mm - Orificios de montaje grandes con ojales en laterales y en la base para el enrutamiento de cables
PATCH PANEL 24 PUERTOS CATEGORÍA 6	- Clase E de acuerdo con ISO / IEC 11801 y EN50173 - 24 x puertos RJ45 con contactos de oro - 45 ° doble IDC (LSA y 110) compatible - Cumple con las normas ANSI / TIA / EIA estándar de 568 - Color de IDC T568A/T568B codificado - Carcasa de chapa de acero con entrada de cables - Color: negro - 19 "1U

MATERIALES:

PRODUCTO	CANT.	PRECIO	IMAGEN
UTP CATEGORIA 6	1 (caja)	S/. 350⁰⁰
CAJA SOBREPUESTAS	23	S/. 6⁰⁰
CAPUCHAS PARA CABLE	2 (cajas)	S/.0.50
JACK DE RED	46	S/. 9⁰⁰
PATCH CORD	35	S/. 10⁰⁰
PAPEL PARA ETIQUETAR	40	S/. 3⁰⁰
PLACAS DE DATOS	23	S/.5⁰⁰
CODOS	37	S/. 1⁰⁰
CANALETAS DE PISO	7.50 mts	S/. 39⁰⁰
CANALETA PARA PARED	51.21 mts	S/. 6⁰⁰
TARUGOS	3 (bolsas)	S/. 6⁰⁰
TORNILLOS PARA TARUGO	3 (bolsas)	S/. 6⁰⁰
ANILLOS	3 (bolsas)	S/. 2⁰⁰
ESTABILIZADOR	18	S/. 50⁰⁰
UPS	22	S/. 159⁰⁰
AIRE ACONDICIONADO	1	S/. 1.500⁰⁰

TOTAL

21.466^.77

Herramientas e Instrumentos

PRODUCTO	IMAGEN	CANTIDAD

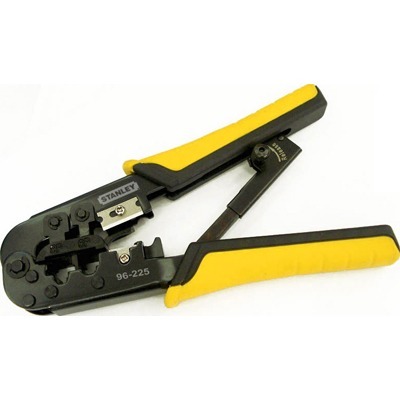

CRIMPEADOR RJ45		2
CUTTER		2
CINTA AISLANTE		6
PROBADOR DE RED		1
MULTITESTER		1
IMPACT TOOL		2
ALICATE CORTE		2
ALICATE UNIVERSAL		2
ESCUADRA		2
NIVEL DE MANO		2
TALADRO		2
MARTILLO DE GOMA		2
ESCALERA METALICA		2
ATORNILLADORES		4
EXTENSION DE CABLE ELECTRICO		2
SUPRESOR DE PICOS		2
PERNOS DE EXPANSIÓN CON TARUGOS		4
CABLE ELÉCTRICO		1
LÁPIZ DE CARBÓN		2
WINCHA PARA PASAR CABLE		1
HUINCHA DE MEDIR		1
